Супервариатор


Вы заметили, что я ни разу не назвал вариатор, который так расхваливал, «супервариатором». Несмотря на то, что у него масса суперсуммарных эффектов и что адаптивных фрикционных вариаторов ранее в технике просто не существовало. Нет, вариатор хороший, лучше имеющихся сегодня на автомобилях. Но скоро я понял, что «для полного счастья» мой вариатор не подходит – нужен новый, с «суперкачествами», совершенно особый, одним словом, настоящий «супервариатор». Так чем же не устроил меня прежний вариатор, что потребовалось теперь изобретать супервариатор? А тем, что хоть он и хороший, лучше имеющихся, но не «супер». Например, диапазон регулирования D = 8, н у, от силы D = 10, а нужен для приводов с маховиками, как я уже говорил, D около 20. КПД неплохой: при передаточном отношении 1,3 достигает 0,95, правда, при больших значениях передаточного отношения КПД снижается. А ведь для приводов с маховиками желательно больше. Минимальное передаточное отношение imin = 1,3, хотя для автомобилей, как хорошо знают водители, желательно меньше единицы – 0,6-0,7. И вот как-то пришла в голову такая мысль. Разгоняем, допустим, мы автомобиль вариатором, понижая передаточное отношение от imax до imin– 10; 8; 5; 2; 1,3. Все, больше вариатору делать нечего, меньшее передаточное отношение дать он не может. Максимальный диапазон регулирования D = imax / imin = 10/1,3 ? 7,7. А что если попробовать преобразовать повышение передаточного отношения снова в его понижение, то есть в дальнейший разгон автомобиля? На первый взгляд, задача фантастическая, нереальная, но посмотрим, нет ли в технике подтверждающих эту идею примеров?

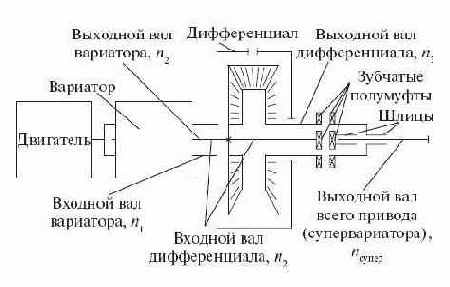

... Схема, поясняющая принцип работы супервариатора на основе вариатора и автомобильного дифференциала. Здесь: n1 – частота вращения двигателя и входного вала вариатора; n2 – частота вращения выходного вала вариатора; n3 – частота вращения выходного вала дифференциала; nсупер – частота вращения выходного вала всего привода (супервариатора); iвар = n1/ n2 – передаточное отношение вариатора; iсупер = n1/nсупер – передаточное отношение супервариатора.
Начало режима: выходной вал вариатора соединен с выходным валом привода (супервариатора): iвар = 10; iсупер = 10; n2 = nсупер = = 0,1n1. Середина режима: выходной вал привода (супервариатора) кратковременно соединен с выходными валами вариатора и дифференциала: iвар = iсупер = 1; n1 = n2 = n3 = nсупер (разрыва потока мощности нет). Конец режима: выходной вал привода (супервариатора) соединен с выходным валом дифференциала и отсоединен от выходного вала вариатора: n3 = nсупер = = 1,9n1; n2 = 0,1n1; iвар = 10; iсупер = 0,526. Диапазон регулирования супервариатора: D = iвар/iсупер = 19
Проведем несложный эксперимент: поддомкратим автомобиль так, чтобы «вывесились» его ведущие колеса, и пустим двигатель работать на холостом ходу, поставив в коробке первую передачу. Отпустим сцепление и понаблюдаем за колесами. Они будут вращаться, причем с равной скоростью. А теперь попробуем замедлить вращение одного колеса, например, тормозя его чем-нибудь. Мы заметим, что второе колесо ускорит свое вращение. Остановив полностью первое колесо, мы ускорим вращение второго ровно вдвое. Почему же это происходит? Да потому, что колеса автомобиля связаны между собой особым механизмом, называемым дифференциалом. Многие из читателей, особенно автомобилисты, хорошо знают, как он устроен. Выпускается этот механизм миллионами, он общедоступен, иные автомобили имеют сразу несколько таких дифференциалов. Так вот, достаточно включить дифференциал в конструкцию вариатора, и мы сможем преобразовывать, как в описанном опыте с автомобилем, понижение частоты вращения одного вала в повышение частоты вращения другого. Если подключить этот дифференциал в тот момент, когда вариатор дойдет до своего минимального передаточного отношения, допустим, 1,3, то частот2 ы вращения входного и выходного валов дифференциала станут одинаковыми. Но стоит нам увеличить передаточное отношение вариатора, как выходной вал дифференциала начнет убыстряться, соединяясь с ведущими колесами автомобиля, хотя в начале движения с ведущими колесами были связаны вал вариатора, или, что одно и то же, входной вал дифференциала.


Когда частоты вращения валов дифференциала станут одинаковыми, то безразлично, какой из них окажется подключенным к колесам автомобиля, можно даже соединить с ними сразу оба этих вала. Это очень ценно, так как не будет разрыва в трансмиссии, что происходит, например, при переключении передач автомобиля. Понижение скорости автомобиля осуществляется аналогично, только в обратном порядке. Конечно же, дифференциал я применил здесь не совсем автомобильный, без присущих ему конических зубчаток, но принцип остался тот же. В результате диапазон регулирования увеличился до 20—25, и почему это произошло – очевидно. Ведь используются оба рабочих хода управления вариатором – и на понижение, и на повышение передаточного отношения, а идут оба этих хода или только на понижение, или только на повышение данного отношения. Но, казалось бы, произошло невероятное – кроме диапазона повысился и КПД устройства! Во всех пособиях и учебниках, где речь идет о вариаторах, написано, что КПД с увеличением диапазона падает, и наоборот. В чем же дело, почему здесь законы механики не срабатывают? Нет, они срабатывают, но только в нужном нам направлении. Давайте проследим, что же происходит, когда мы подключаем дифференциал и начинаем повышать передаточное отношение вариатора. Выходной вал дифференциала, соединенный с колесами, вращается все быстрее, а ведь вал вариатора замедляется, через него проходит все меньшая мощность, меньше и потерь энергии. И все бол2 ьшая мощность проходит на колеса непосредственно от двигателя или маховика, минуя вариатор, а следовательно, уменьшаются и потери. Если бы вариатор остановился совсем, КПД всего устройства был бы равен практически единице, но вариатор все-таки вращается, хотя и еле-еле, вот и КПД не единица, а 0,99! Подсчет показывает, что в среднем, при наиболее употребительных режимах движения автомобиля, например, на шоссе, КПД нового устройства 0,97-0,99. Да таких показателей просто принципиально не может быть не только ни у одного из существующих вариаторов, но и у любых других типов бесступенчатых передач! Вот почему, подавая международную заявку на изобретение, ничуть не колеблясь, я назвал его «супервариатор».Инвестором моим выступила германская энергетическая компания «Планбау». Итак, теперь, кажется, есть все для осуществления моей мечты – создания «энергетической капсулы». Есть супермаховик, способный накапливать в единице массы огромную энергию, есть магнитная подвеска, способная при минимальном техобслуживании в течение многих лет выдерживать вращение супермаховика с ничтожными потерями, есть системы вывода вращения из вакуумной камеры, где обязательно должен «обитать» вращающийся с бешеной скоростью супермаховик. И уже есть, наконец, супервариатор, позволяющий получить из неудобной «падающей» характеристики вращения супермаховика любой закон движения машины, какой только ни пожелает потребитель. Теперь осталась самая малость – «внедрить» мою «энергетическую капсулу» в реальные машины!
